Ventana
Capacidad de procesamiento
Capaz de realizar los procesos completos en diseño óptico, diseño de instrumentos, moldeo de componentes de alta precisión,
procesamiento planar, procesamiento esférico, procesamiento asférico, recubrimiento, etc.
Aplicaciones
Información fotoeléctrica;aeroespacial;energia nueva;energía nuclear y equipos de energía nuclear y otros campos.
Actuación
● Como barrera física transparente, la ventana permite el paso de la luz de un ambiente a otro diferente, como por ejemplo
diferentetemperatura, presión, composición química o limpieza, etc.
Características
|

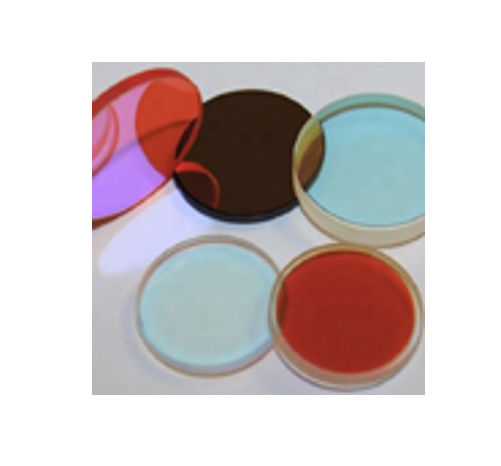

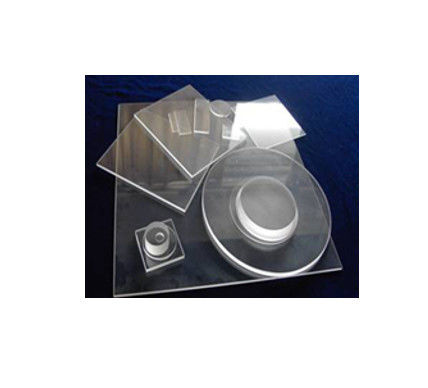

1. Vidrio de cuarzo Ventana |
2. Ventana K9(BK7) H-K9L(N-BK7) Ventana |
3. SilicioEspejo |
4. Zafiro Ventana |
5.fluoruro de bario Ventana |
|
| Material |
JGS1/JGS2/JGS3 cuarzovidrio |
K9 (BK7), H-K9L(N-BK7) |
Silicio | Zafiro | BaF2 |
| Precisión superficial | λ/20 | λ/20 | λ/20 | λ/10 | Suave |
| Paralelismo | ≤5 segundos | ≤5 segundos | ≤10 segundos | ≤30 segundos | ≤30 segundos |
| Calidad de la superficie | 10-5 | 10-5 | 10-5 | 40-20 | 60-40 |
| Tolerancia Dimensional | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm |
| Dimensión máxima | Ф2000mm | Ф2000mm | Ф600mm | Ф600mm | - |
|
6. Fluoruro de calcio Ventana |
7. Fluoruro de litio Ventana |
8. Fluoruro de magnesio Ventana |
9. Germanio Ventana |
10. Seleniuro de zinc Ventana |
11 Personalizado Ventana |
|
| Material | Coste y flete2 | LiF | MgF2 | ge | ZnSe |
Especificado porcliente |
| Precisión superficial | Suave | Suave | Suave | Suave | Suave | λ/20 |
| Paralelismo | ≤30 segundos | ≤30 segundos | ≤30 segundos | ≤30 segundos | ≤30 segundos | ≤10 segundos |
| Calidad de la superficie | 60-40 | 60-40 | 60-40 | 20-10 | 0-5 | 10-5 |
| Tolerancia Dimensional | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm |
| 12. Ventana granate de aluminio itrio YAG | |||
| Reflectividad de la película antirreflectante | ≤0.25% @1064nm | ||
| Precisión de la cara final | λ/10 a 632,8 nm | ||
| Paralelismo de la cara final | ≤10 segundos | ||
| Calidad de la superficie | 10-5 | ||
| Perpendicularidad de la cara final al eje | ≤5 segundos | ||
| Dimensión | D7mmxT145mm, D8mmxT145mm, D8mmxT165mm, D8mmxT185mm, D3mmxT78mm, etc. | ||
| 13. Sustrato especial | |
| Material | Especificado por el cliente |
| Modo de detección | interferómetro Zygo |
| Precisión superficial | ≤1/10λ |
| Rugosidad de la superficie | ≤1A(Ra) |
| Calidad de la superficie | 20-10 |
| Tolerancia Dimensional | ±0,01 mm |
| Redondeo de bordes | 0,2*45° |
Nuestras ventajas
Somos fabricante.
Proceso maduro.
Responder dentro de las 24 horas hábiles.
