350×300mm Quartz Photomask Substrate For Integrated Circuit Chip Manufacturing

Sustrato de Photomask de cuarzo de 350 × 300 mm para la fabricación de chips de circuitos integrados

  • Alta luz

    Substrato del Photomask del cuarzo de ZEIT 350×300m m

    ,

    Substrato 350×300m m del Photomask del cuarzo de ZEIT

    ,

    substrato del Photomask de 350×300m m

  • Material
    Cuarzo
  • CONDICIONES DE ENVÍO
    FEDEX, DHL, EMS, TNT, etc.
  • Lugar de origen
    Chengdu, P. R. CHINA
  • Nombre de la marca
    ZEIT
  • Certificación
    Case by case
  • Número de modelo
    3035
  • Cantidad de orden mínima
    PC 1
  • Precio
    Case by case
  • Detalles de empaquetado
    caja de madera
  • Tiempo de entrega
    Caso por caso
  • Condiciones de pago
    T/T
  • Capacidad de la fuente
    Caso por caso

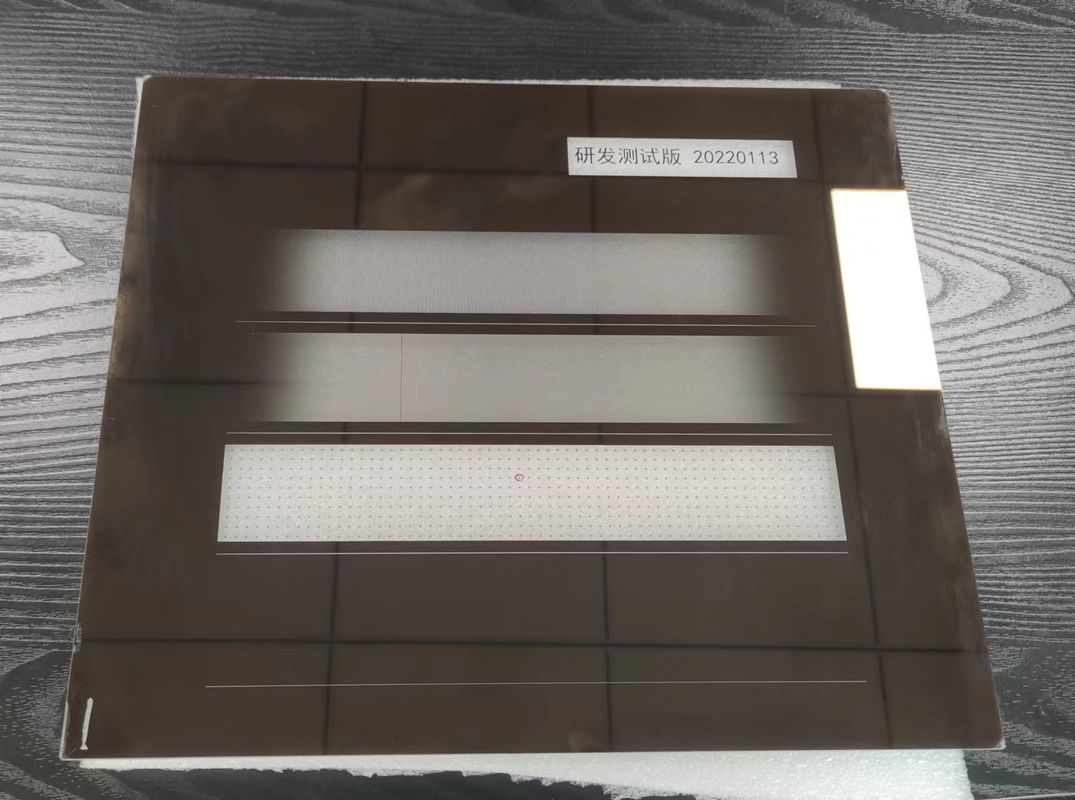

Sustrato de Photomask de cuarzo de 350 × 300 mm para la fabricación de chips de circuitos integrados

del del cuarzo del × 300m m 350m m para el uso de FPD





Usos

Los campos del proceso de la fotolitografía, tales como fabricación del microprocesador del circuito integrado, FPD (pantalla plana),

MEMS (electro sistemas mecánicos micro), etc.



Principio de funcionamiento

La máscara es una máscara principal gráfica de uso general en fotolitografía de la fabricación micro-nana. La estructura gráfica

es formado en un substrato transparente por un photomask opaco, y entonces la información gráfica se transfiere a

substrato del producto con un proceso de la exposición.



Características

para el uso de FPD

Modelo/material Tamaño Capacidad de proceso
3035 / Cuarzo × 300m m de 350m m Pulido, puliendo, galjanoplastia de Chrome, pegando



Flujo de proceso

Detección de las materias primas del →;

Pulido áspero del →;

Pulido áspero del →;

Limpieza de la máscara del →;

Inspección del funcionamiento de las materias primas del →;

El → plateó por el cromo;

Prueba de funcionamiento de la máscara del →;

Capa de la fotoprotección del →;

Empaquetado del →;

Transporte del →.



Nuestras ventajas

Somos fabricante.

Proceso maduro.

Contestación en el plazo de 24 horas de trabajo.
