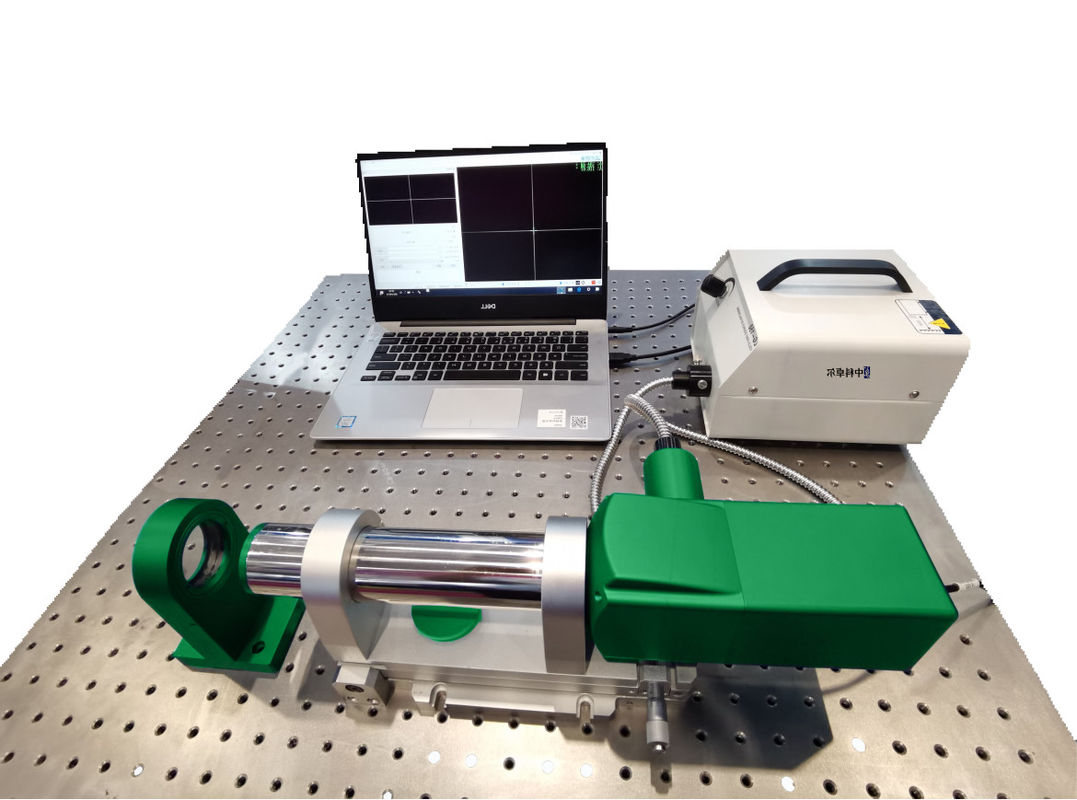

Digitaces Autocollimator en trabajar a máquina
Área de aplicación
Es un instrumento de medida de alta precisión y sin contacto del ángulo. Las medidas implican ángulo del borde,
error del ángulo de prisma rectangular, de llanura, de perpendicularity, de rectitud del carril de guía, ángulo del etc. de pequeño
la medida automática se puede observar en la máquina del CNC que procesa el campo para mejorar eficacia de la detección.
Principio de funcionamiento
En primer lugar, los pasos ligeros a través de la placa del retículo en el avión focal de la lente objetiva, después forman la luz paralela;
En segundo lugar, la luz paralela es reflejada detrás por un perpendicular del espejo al eje óptico, después a los pasos
a través de la lente objetiva y de los coincidents con la línea estándar; En tercer lugar, cuando se inclina el espejo
en un angleα leve, los angleis 2α de la inclinación del haz luminoso reflejado.
Características
| Modelo | DA40-3 |
|
Abertura clara |
Ф40mm |
| Precisión |
20" ± 0,1" 600" ± 0,2" |
| Repetibilidad | 0,02" |
|
Resolución |
0,002" |
| Velocidad de fotogramas | 30Hz |
| Longitud focal | 300 milímetros |
| Nota: Producción modificada para requisitos particulares disponible. | |
Ventajas de producto
El → exhibe la óptica verdad imagen en tiempo real con una cámara industrial;
Alcance de la precisión de la medida del → a 1/20 con tecnología sub del tratamiento de la imagen de pixel;
El → reconoce la blanco óptica múltiple (punto, cruciforme, línea-forma, yo – formado);
Diseño estable de la estructura del → para asegurar estabilidad.
Nuestras ventajas
Somos fabricante.
Hemos estado emprendiendo la ciencia y la tecnología nacionales chinas Major Projects.
Hemos estado emprendiendo proyectos de la ingeniería del laser de NationalMajor del chino.
Miembro de la sociedad óptica china.
Unidad del vicedirector de laser y de progreso de la optoelectrónica.
Miembro de China que prueba alianza de la cooperación estratégica.
Contestación en el plazo de 24 horas de trabajo.
Nuestra certificación del ISO
Partes de nuestras patentes
Partes de nuestros premios y calificaciones del R&D
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
