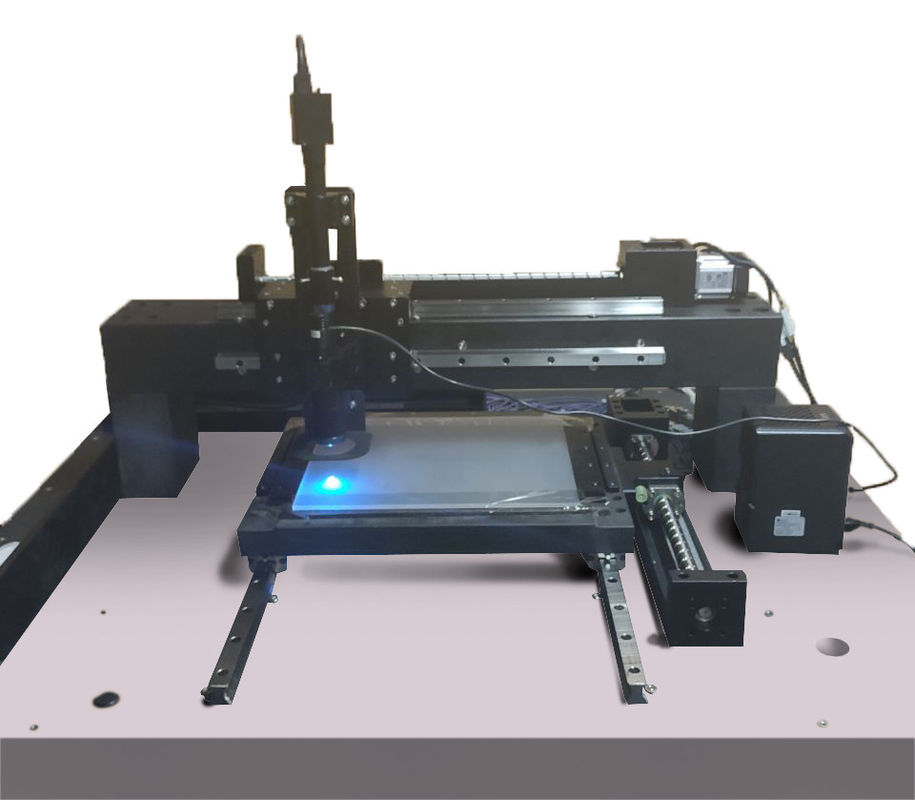

Detector de defectos de superficie en la industria de chips de circuitos integrados
Aplicaciones
Para el control de procesos y la gestión del rendimiento de máscaras en blanco en los campos de fabricación de chips de circuitos integrados,
podemos ayudar a los fabricantes de máscaras y sustratos de vidrio a identificar y monitorear los defectos de las máscaras, reducir el riesgo de
producir y mejorar su capacidad independiente de I + D para tecnologías centrales.
Principio de funcionamiento
Los defectos en la superficie de la máscara se pueden detectar automáticamente desde tres aspectos: rendimiento del sistema óptico,
rendimiento de la cámara y rendimiento de la plataforma de movimiento.
Características
| Modelo | SDD-ICC-X—X | |
|
Detección de rendimiento |
Tipo de defecto detectable | Rasguños, polvo |
| Tamaño del defecto detectable | 1 μm | |
| Precisión de detección (medida) |
100% detección de defectos / recogida de defectos (arañazos, polvo) |
|
| Eficiencia de detección |
≤10 minutos (Valor medido: máscara de 350 mm x 300 mm) |
|
|
Rendimiento del sistema óptico |
Resolución | 1,8 μm |
| Aumento | 40x | |
| Campo de visión | 0,5 mm x 0,5 mm | |
| iluminación de luz azul | 460nm, 2.5w | |
|
Rendimiento de la plataforma de movimiento
|
Movimiento de dos ejes X, Y Planitud de la encimera de mármol: 2,5 μm Precisión de descentramiento en dirección Z del eje Y: ≤ 10,5 μm Precisión de descentramiento en dirección Z del eje Y: ≤8,5 μm |
|
| Nota: Producción personalizada disponible. | ||
