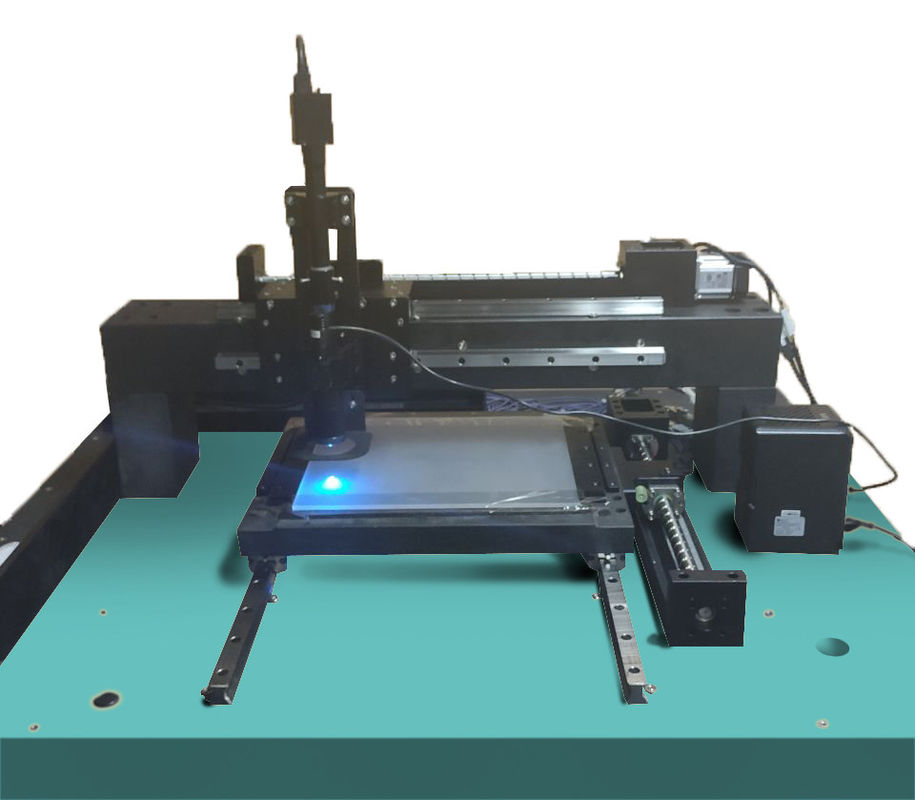

Detector de defectos en la superficie del panel de visualización
Aplicaciones
Para el control de procesos y la gestión del rendimiento de la fabricación de paneles de visualización, podemos ayudar a los fabricantes a
Identificar y controlar los defectos de la máscara, reducir el riesgo de rendimiento y mejorar su capacidad independiente de I + D para
tecnologías centrales.
Principio de funcionamiento
La lente telecéntrica 4x, la luz de anillo de ángulo específico y la fuente de luz coaxial se seleccionan como enfoque visual para
Localiza automáticamente las posiciones de los defectos, para detectar automáticamente los defectos en la superficie de la máscara.
Características
|
Modelo |
SDD-DP-X—X | |
|
Detección de rendimiento |
Tipo de defecto detectable | Rasguños, polvo |
| Tamaño del defecto detectable | 1 μm | |
| Precisión de detección (medida) |
100% detección de defectos / recogida de defectos(arañazos, polvo) |
|
| Eficiencia de detección |
≤10 minutos (Valor medido: máscara de 350 mm x 300 mm) |
|
|
Rendimiento del sistema óptico |
Resolución | 1,8 μm |
| Aumento | 40x | |
| Campo de visión | 0,5 mm x 0,5 mm | |
| iluminación de luz azul | 460nm, 2.5w | |
|
Rendimiento de la plataforma de movimiento
|
Movimiento de dos ejes X, Y Planitud de la encimera de mármol: 2,5 μm Precisión de descentramiento en dirección Z del eje Y: ≤ 10,5 μm Precisión de descentramiento en dirección Z del eje Y: ≤8,5 μm |
|
| Nota: Producción personalizada disponible. | ||
