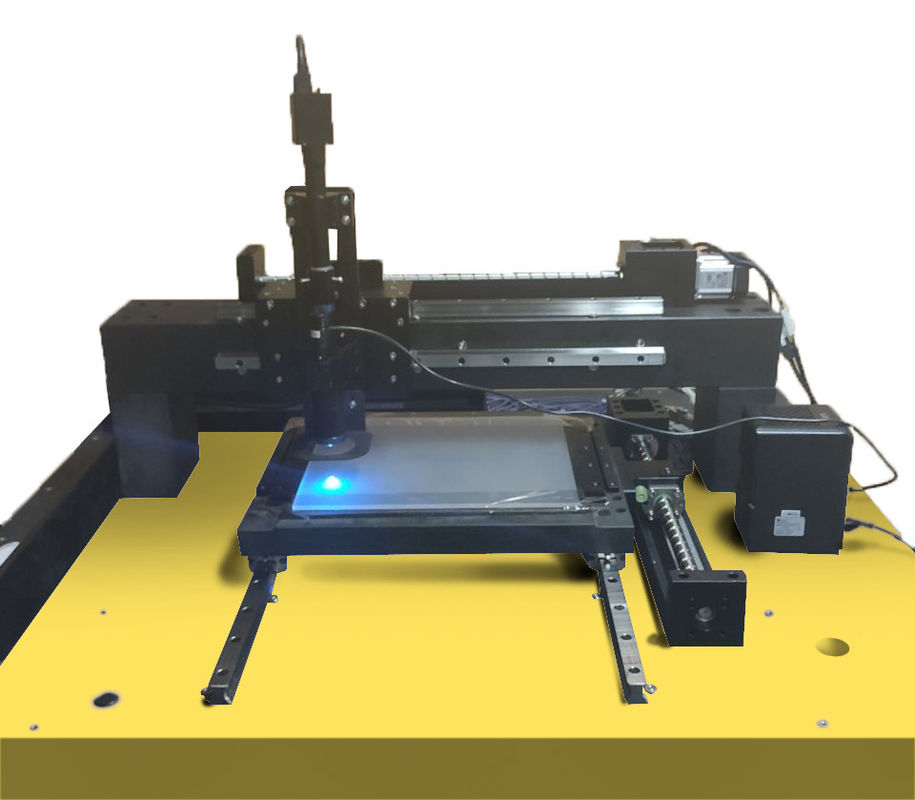

Detector de cristal del defecto superficial del substrato
Usos
Para la gestión del control de proceso y de la producción de la fabricación de cristal del substrato, podemos ayudar a fabricantes a
identifique y supervise los defectos de la máscara, reduzca el riesgo de producción y mejorar su capacidad independiente del R&D para
tecnologías de base.
Principio de funcionamiento
Usando la luz específica del anillo del ángulo, la fuente de luz coaxial y el mecanismo de funcionamiento para recoger y para analizar el direccional
información de la fotografía, así realizando la detección del automatica para los defectos en la superficie de cristal del substrato.
Características
| Modelo | SDD-GS-X-X | |
|
Detección del funcionamiento |
Tipo perceptible del defecto | Los rasguños, sacan el polvo |
| Tamaño perceptible del defecto | el 1μm | |
| Exactitud de la detección (medida) |
detección 100% de defectos/colección de defectos (rasguños, polvo) |
|
| Eficacia de la detección |
minutos ≤10 (Valor medido: máscara de 350m m x de 300m m) |
|
|
Funcionamiento de sistema óptico |
Resolución | el 1.8μm |
| Ampliación | 40x | |
| Campo visual | 0.5m m x 0.5m m | |
| Iluminación ligera azul | 460nm, 2.5w | |
|
Funcionamiento de la plataforma del movimiento
|
X, movimiento con dos ejes de Y Llanura de mármol de la encimera: los 2.5μm precisión del agotamiento de la Z-dirección de Y-AXIS: ≤ el 10.5μm precisión del agotamiento de la Z-dirección de Y-AXIS: ≤8.5μm |
|
| Nota: Producción modificada para requisitos particulares disponible. | ||
Imágenes de la detección
Nuestras ventajas
Somos fabricante.
Proceso maduro.
Contestación en el plazo de 24 horas de trabajo.
Nuestra certificación del ISO
Partes de nuestras patentes
Partes de nuestros premios y calificaciones del R&D
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
