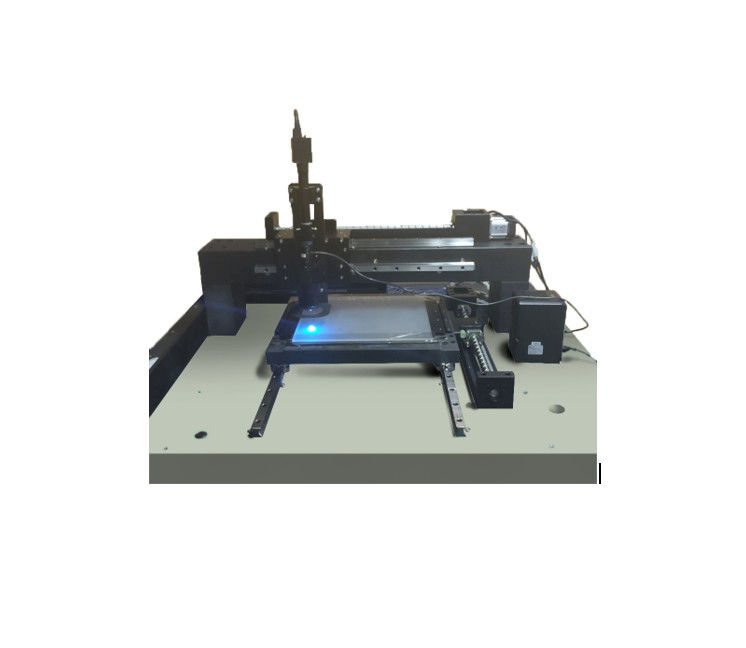

Scratches Dusts Semiconductor Surface Detection Equipment Resolution 1.8μM

Resolución 1.8μM del equipo de detección de la superficie del semiconductor del polvo de los rasguños

  • Alta luz

    Los rasguños sacan el polvo del detector el 1.8μM de la superficie del semiconductor

    ,

    Los rasguños sacan el polvo del equipo el 1.8μM de la detección del defecto superficial

    ,

    Los rasguños del equipo el 1.8μm de la detección del defecto superficial sacan el polvo

  • Tamaño
    1210 mm*1000 mm* 1445 mm, personalizable
  • Adaptable
    Disponible
  • Período de garantía
    1 año o caso por caso
  • CONDICIONES DE ENVÍO
    Por Mar / Aire / Transporte Multimodal, etc.
  • Tipo de defecto detectable
    Rasguños, polvo
  • Resolución
    1,8 μm
  • Lugar de origen
    Chengdu, P. R. CHINA
  • Nombre de la marca
    ZEIT
  • Certificación
    Case by case
  • Número de modelo
    SDD0.5-0.5
  • Cantidad de orden mínima
    1 juego
  • Precio
    Case by case
  • Detalles de empaquetado
    caja de madera
  • Tiempo de entrega
    Caso por caso
  • Condiciones de pago
    T/T
  • Capacidad de la fuente
    Caso por caso

Resolución 1.8μM del equipo de detección de la superficie del semiconductor del polvo de los rasguños

Los rasguños sacan el polvo del detector superficial el 1.8μM de prueba del semiconductor óptico del equipo


Usos
Para la gestión del control de proceso y de la producción de la máscara en blanco en los campos de la exhibición del semiconductor y
fabricación del microprocesador del circuito integrado, utilizamos tecnologías de prueba ópticas de la alta producción para hacer rápido y
detección automática exacta para los defectos superficiales de la máscara en blanco. Según necesidades de usuario profesionales,
hemos desarrollado serie de alta producción ENMASCARAMOS las máquinas de la inspección con calidad confiable y alto coste
ratio del funcionamiento, ayudar a los fabricantes de cristal del substrato, de la máscara y del panel a identificar y supervisar la máscara
los defectos, reducen el riesgo de producción y mejorar su capacidad independiente del R&D para las tecnologías de base.

Principio de funcionamiento
En lo que respecta a nivel y a tipo de defecto superficial, de la lente telecentric 4x, de luz específica del anillo del ángulo y de luz coaxial
la fuente se selecciona como el acercamiento visual. Cuando el dispositivo está corriendo, la muestra se mueve a lo largo del X
la dirección y el módulo de la visión realiza la detección del defecto a lo largo de la dirección de Y.

Características

 Modelo SDD0.5-0.5

 Detección del funcionamiento

 Tipo perceptible del defecto Los rasguños, sacan el polvo
 Tamaño perceptible del defecto el 1μm

 Exactitud de la detección
(medido)

 detección 100% de defectos/colección de
defectos (rasguños, polvo)

 Eficacia de la detección

 minutos ≤10
(Valor medido: máscara de 350m m x de 300m m)

 Funcionamiento de sistema óptico

 Resolución el 1.8μm
 Ampliación 40x
 Campo de visión 0.5m m x 0.5m m
 Iluminación ligera azul 460nm, 2.5w


Funcionamiento de la plataforma del movimiento



X, movimiento con dos ejes de Y
Llanura de mármol de la encimera: los 2.5μm
precisión del agotamiento de la Z-dirección de Y-AXIS: ≤ el 10.5μm
precisión del agotamiento de la Z-dirección de Y-AXIS: ≤8.5μm


Nota: Producción modificada para requisitos particulares disponible.


Imágenes de la detección
Resolución 1.8μM del equipo de detección de la superficie del semiconductor del polvo de los rasguños 0
