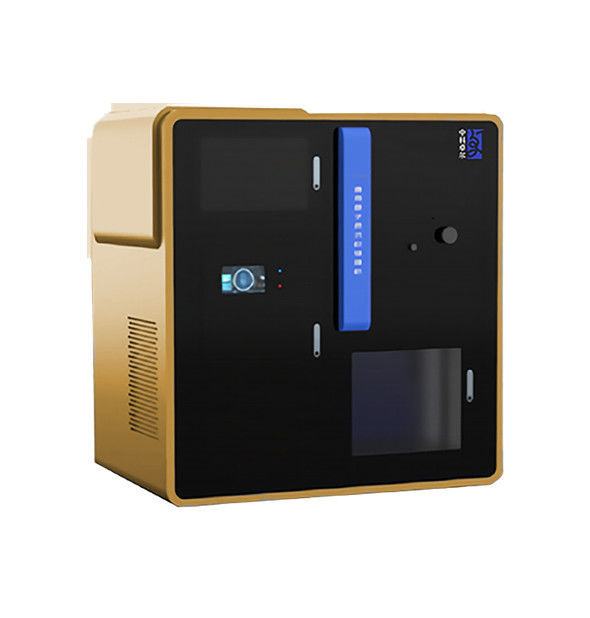

Photonic Crystal Atomic Layer Deposition Equipment In Optics Industry

Equipo de deposición de capa atómica de cristal fotónico en la industria de la óptica

  • Alta luz

    Industria óptica Deposición de capa atómica

    ,

    Deposición de capa atómica de cristal fotónico

    ,

    Equipo de deposición de capa atómica de cristal fotónico

  • Peso
    personalizable
  • Lugar de origen
    Chengdu, P. R. CHINA
  • Nombre de la marca
    ZEIT
  • Certificación
    Case by case
  • Número de modelo
    ALD-O-X—X
  • Cantidad de orden mínima
    1 juego
  • Precio
    Case by case
  • Detalles de empaquetado
    caja de madera
  • Tiempo de entrega
    Caso por caso
  • Condiciones de pago
    T/T
  • Capacidad de la fuente
    Caso por caso

Equipo de deposición de capa atómica de cristal fotónico en la industria de la óptica

Deposición de capa atómica en la industria óptica


Aplicaciones

  Aplicaciones  Propósito específico


  Óptica


  Componentes ópticos

  cristal fotónico
  pantalla electroluminiscente
  Espectroscopia Raman mejorada en superficie
  Óxido conductor transparente

  Capa luminosa, capa de pasivación, capa de protección del filtro, revestimiento antirreflectante, anti-UV
revestimiento


Principio de funcionamiento
Deposición de capa atómica (ALD), originalmente llamada epitaxia de capa atómica, también llamada vapor químico de capa atómica
declaración(ALCVD), es una forma especial de deposición química de vapor (CVD).Esta tecnología puede depositar sustancias
en la superficiede sustrato en forma de película atómica única capa por capa, que es similar a la química común
deposición, pero en elproceso de deposición de la capa atómica, la reacción química de una nueva capa de película atómica es directamente
asociado con elcapa anterior, de modo que por este método sólo se deposita una capa de átomos en cada reacción.

Características

  Modelo  ALD-OX—X
  Sistema de película de recubrimiento  Alabama2O3,TiO2,ZnO, etc.
 Rango de temperatura de recubrimiento  Temperatura normal a 500 ℃ (personalizable)
  Tamaño de la cámara de vacío de recubrimiento

  Diámetro interior: 1200 mm, Altura: 500 mm (Personalizable)

  Estructura de la cámara de vacío  Según los requisitos del cliente
  Vacío de fondo  <5×10-7mbar
  Espesor de recubrimiento  ≥0.15nm
  Precisión de control de espesor  ±0.1nm
  Tamaño del recubrimiento  200×200 mm² / 400×400 mm² / 1200×1200 mm², etc.
  Uniformidad del espesor de la película  ≤±0,5%
  Precursor y gas portador

  Trimetilaluminio, tetracloruro de titanio, dietil zinc, agua pura,
nitrógeno, etc

 Nota: Producción personalizada disponible.


Muestras de revestimiento
Equipo de deposición de capa atómica de cristal fotónico en la industria de la óptica 0Equipo de deposición de capa atómica de cristal fotónico en la industria de la óptica 1
Los pasos del proceso
→ Coloque el sustrato para recubrir en la cámara de vacío;
→ Aspire la cámara de vacío a alta y baja temperatura, y gire el sustrato sincrónicamente;
→ Inicio de recubrimiento: el sustrato se pone en contacto con el precursor en secuencia y sin reacción simultánea;
→ Purgarlo con gas nitrógeno de alta pureza después de cada reacción;
→ Deje de rotar el sustrato después de que el espesor de la película alcance el estándar y la operación de purga y enfriamiento se haya completado.

completado, luego saque el sustrato después de que se cumplan las condiciones de interrupción del vacío.

Nuestras ventajas
Somos fabricante.
Proceso maduro.
Responder dentro de las 24 horas hábiles.
