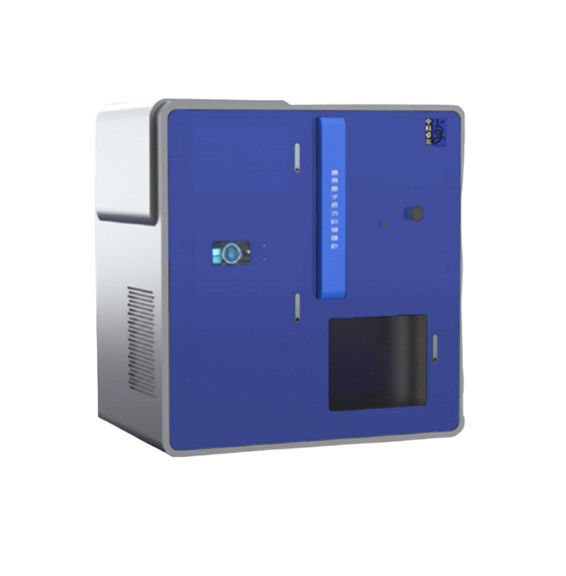

Deposición de capa atómica en la industria de sensores
Aplicaciones
| Aplicaciones | Propósito específico |
|
Sensor |
Sensor de gases |
| Sensor de humedad | |
| biosensor |
Principio de funcionamiento
Un ciclo básico de deposición de capas atómicas consta de cuatro pasos:
1. El primer precursor se guiará a la superficie del sustrato y el proceso de quimisorción se realizará automáticamente.
Terminarcuando la superficie está saturada;
2. Gases inertes Ar o N2 y subproductos, eliminar el exceso de primer precursor;
3. El segundo precursor se inyecta y reacciona con el primer precursor quimisorbido en la superficie del sustrato para
formar elpelícula deseada.El proceso de reacción se termina hasta que la reacción del primer precursor se adsorbe en
la superficie del sustratoesta completado.Se inyecta el segundo precursor y se elimina el exceso de precursor.
lejos;
4. Gases inertes como Ar o N2 y subproductos.
Este proceso de reacción se denomina ciclo: inyección y lavado del primer precursor, inyección y lavado del
segundoprecursor.El tiempo requerido para un ciclo es la suma del tiempo de inyección del primer y segundo precursor
más los dostiempos de lavado.Por lo tanto, el tiempo de reacción total es el número de ciclos multiplicado por el tiempo de ciclo.
Características
| Modelo | ALD-SEN-X—X |
| Sistema de película de recubrimiento | Alabama2O3,TiO2,ZnO, etc. |
| Rango de temperatura de recubrimiento | Temperatura normal a 500 ℃ (personalizable) |
| Tamaño de la cámara de vacío de recubrimiento |
Diámetro interior: 1200 mm, Altura: 500 mm (Personalizable) |
| Estructura de la cámara de vacío | Según los requisitos del cliente |
| Vacío de fondo | <5×10-7mbar |
| Espesor de recubrimiento | ≥0.15nm |
| Precisión de control de espesor | ±0.1nm |
| Tamaño del recubrimiento | 200×200 mm² / 400×400 mm² / 1200×1200 mm², etc. |
| Uniformidad del espesor de la película | ≤±0,5% |
| Precursor y gas portador |
Trimetilaluminio, tetracloruro de titanio, dietil zinc,agua pura, |
| Nota: Producción personalizada disponible. | |
Muestras de revestimiento
Los pasos del proceso
→ Coloque el sustrato para recubrir en la cámara de vacío;
→ Aspire la cámara de vacío a alta y baja temperatura, y gire el sustrato sincrónicamente;
→ Inicio de recubrimiento: el sustrato se pone en contacto con el precursor en secuencia y sin reacción simultánea;
→ Purgarlo con gas nitrógeno de alta pureza después de cada reacción;
→ Deje de rotar el sustrato después de que el espesor de la película alcance el estándar y la operación de purga y enfriamiento is
completado, luego saque el sustrato después de que se cumplan las condiciones de interrupción del vacío.
Nuestras ventajas
Somos fabricante.
Proceso maduro.
Responder dentro de las 24 horas hábiles.
